La linea ALPI è composta da 3 diversi modelli di punzonatrice automatica: vediamo differenze e caratteristiche di ognuno:
La punzonatrice automatica ALPI DECA ha un tonnellaggio di 10 ton e può lavorare spessori fino a un massimo di 3 mm e larghezze di 1500 mm massimo. Questa macchina può contenere fino a 8 utensili in stazioni A, B e C, che lavorano con cambio automatico veloce (meno di un secondo) gestito dal CNC della macchina. E' adatta per lavorazioni meno complesse dove la velocità è fondamentale.
| Tonnellaggio | 10 ton |
| Max. spessore lavorabile | 3 mm |
| Max. larghezza lavorabile | 1500 mm |
| Max. numero utensili di lavoro | 8 |
La macchina punzonatrice ALPI VENTI ha un tonnellaggio di 20 ton ed è conforme alla "Direttiva macchine" CE. Questa punzonatrice per alluminio, ferro, rame, acciaio e altri materiali può lavorare su spessori di massimo 4 millimetri e larghezza 1500 mm. Ospita fino a 10 utensili, per cui è adatta a lavorazioni e realizzazione di forme geometriche mediamente complesse.
| Tonnellaggio | 10 ton |
| Max. spessore lavorabile | 3 mm |
| Max. larghezza lavorabile | 1500 mm |
| Max. numero utensili di lavoro | 8 |
La macchina punzonatrice ALPI ESA, con tonnellaggio di 5 ton, è un impianto ideale per settori quali coibentazione, lattoneria e la produzione di canali. Lavora spessori di 1,5 mm con larghezza 1500 mm; il numero di utensili è massimo 6. Questa linea permette di tagliare figure parametriche complesse che compongono curve a settori, innesti, tramogge e fondi bombati.
| Tonnellaggio | 5 ton |
| Max. spessore lavorabile | 1,5 mm |
| Max. larghezza lavorabile | 1500 mm |
| Max. numero utensili di lavoro | 6 |
Le punzonatrici elettriche Produtech sono progettate per garantire un’elevata efficienza energetica durante l’intero ciclo di lavorazione.
L’assenza di componenti idraulici elimina completamente l’uso di olio e riduce le emissioni, mentre le motorizzazioni lineari e torque minimizzano gli attriti e gli sprechi di energia.
Questa configurazione permette di ottenere un consumo significativamente inferiore rispetto alle punzonatrici tradizionali, con un impatto ambientale ridotto e costi di esercizio più bassi.
Il risultato è un processo più sostenibile, stabile e affidabile, ideale per le aziende che puntano a una produzione efficiente e orientata alla riduzione dei consumi.
Le punzonatrici automatiche da coil Produtech offrono un livello di versatilità elevatissimo, grazie all’utilizzo di utensili rotanti indexati e utensili a rotella posizionati con precisione tramite assi elettrici.
Oltre alla punzonatura tradizionale, è possibile realizzare nervature sagomate, bordature dritte o circolari, tagli curvilinei e pezzi complessi senza bava e con un’elevata qualità superficiale.
La lavorazione continua da coil consente inoltre di produrre pezzi anche molto lunghi, ottimizzare l’intera commessa tramite software di nesting e gestire automaticamente lo scarico dei componenti finiti, compresi quelli di piccole dimensioni.
Questa flessibilità operativa rende le punzonatrici Produtech una soluzione completa per applicazioni industriali diversificate e ad alto valore aggiunto.
Gli utensili sono tutti rotanti e sono attivati da una mazza battente il cui azionamento è realizzato tramite un affidabile sistema meccatronico di nuova generazione, in grado di garantire elevata precisione di posizionamento con ridotta potenza elettrica installata: grazie a questo dispositivo, ALPI trasferisce al punzone solo la forza effettivamente necessaria a tranciare il materiale, garantendo un elevato risparmio energetico e posizionando il punzone con una precisione pari a pochi centesimi di millimetro.
Infine, l'utilizzo di motori lineari e coppia garantisce elevata velocità, precisione di posizionamento ed assenza di giochi ed usura, oltre ad una minima manutenzione: fattori fondamentali per assicurare il perfetto accoppiamento punzone-matrice.
La punzonatura direttamente da coil ha una serie di vantaggi rispetto alla lavorazione tradizionale da foglio, tra i quali i più importanti sono:
Le punzonatrici automatiche che lavorano direttamente da bobina, infatti, non hanno bisogno di operazioni preventive sulla lamiera. Questo consente di risparmiare sui macchinari per il taglio del coil in fogli e sullo spazio necessario per l'operazione e per l'ingombro delle macchine.
C'è poi un altro indiscutibile vantaggio: è necessaria minore forza lavoro in tutte le fasi del processo. Le punzonatrici Produtech, infatti, sono alimentate automaticamente da coil, senza interruzioni nella lavorazione. Infine, il coil ha costi molto inferiori rispetto ai fogli di lamiera.
Le punzonatrici automatiche ALPI sono progettate per lavorare una vasta gamma di materiali, sia metallici che non metallici. Il loro utilizzo è particolarmente indicato per la lamiera, grazie alla capacità di effettuare tagli netti e precisi senza generare deformazioni o scorie. I materiali più comuni lavorati includono:
Acciaio inox: ideale per applicazioni che richiedono elevata resistenza alla corrosione e alle alte temperature.
Acciaio al carbonio: perfetto per componenti strutturali e di carpenteria.
Alluminio: leggero e versatile, ampiamente utilizzato nel settore aerospaziale e automobilistico.
Rame e ottone: adatti per componenti elettrici e decorativi.
PVC, nylon e teflon: materiali non metallici utilizzati in ambito industriale e tecnico.
L'assenza di fumi e scorie incandescenti durante la lavorazione preserva la qualità delle finiture superficiali e delle pellicole protettive applicate alla lamiera, garantendo un risultato finale impeccabile.
L'utilizzo delle punzonatrici automatiche è affine a diversi settori industriali, soprattutto nella produzione di manufatti metallici che richiedono elevati gradi di qualità e finitura.
Di seguito alcuni settori di applicazione:
La tecnologia Produtech per la lavorazione della lamiera da coil introduce un insieme di vantaggi difficilmente replicabile dai sistemi tradizionali a foglio.
L’utilizzo del coil consente innanzitutto un risparmio immediato sui costi della materia prima e una notevole riduzione degli spazi di magazzino, eliminando la necessità di stoccare bancali con fogli di diverse misure.
Il processo continuo evita anche l'impiego di impianti di carico fogli e permette di realizzare pezzi molto lunghi — fino a 18 metri — senza interruzioni.
Grazie ai software di nesting, l’intera commessa viene ottimizzata sulla larghezza del coil, con un risparmio di metallo che può raggiungere il 20–30%, riducendo drasticamente gli scarti di testa e coda.
Gli impianti garantiscono inoltre uno scarico automatico dei pezzi finiti, anche di piccole dimensioni e senza micro-giunzioni, migliorando la produttività e consentendo lavorazioni non presidiate.
Le motorizzazioni lineari ed elettriche minimizzano gli interventi di manutenzione e riducono i consumi energetici, eliminando l’uso di olio idraulico e le relative emissioni.
I brevetti internazionali Produtech dedicati all’allineamento software tra punzone e matrice assicurano una precisione costante in ogni posizione, superando i limiti dei classici sistemi meccanici soggetti a usura.
La struttura compatta delle linee, priva di letto di fachiro, evita graffi e ribaltamenti dei pezzi e riduce i costi di manutenzione.
La disponibilità di utensili rotanti indexati e di utensili a rotella amplia ulteriormente la gamma di lavorazioni possibili: nervature sagomate, bordature circolari, tagli curvilinei e pezzi complessi ottenuti in modo silenzioso e senza bava.
A completare il quadro c’è l’esperienza pluridecennale di Produtech nella lavorazione da coil, con oltre 200 installazioni nel mondo e un know-how consolidato che garantisce affidabilità e continuità di processo.
Lavori lamiere da coils? Scegli la tecnologia Produtech!
Ti assisteremo con una soluzione produttiva unica e personalizzata.
ALPI ESA
La macchina punzonatrice automatica da coil ALPI ESA (tonnellaggio: 5 ton) è un impianto ideale per settori quali coibentazione, lattoneria e la produzione di canali.

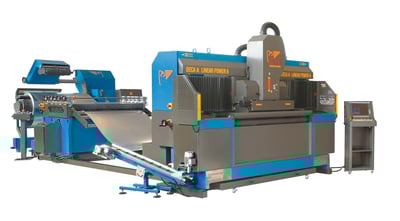

ALPI DECA
La punzonatrice per lamiera automatica da coil ALPI DECA (tonnellaggio: 10 ton) può alloggiare fino a 8 utensili in stazioni A, B e C, che lavorano con cambio automatico veloce (meno di un secondo) gestito dal CNC della macchina.
ALPI VENTI
La macchina punzonatrice automatica da coil ALPI VENTI (tonnellaggio: 20 ton) rappresenta il fiore all’occhiello della tecnologia di punzonatura Produtech : grazie al tonnellaggio elevato, è possibile installare fino a 10 utensili in stazioni A, B, C e D, con prestazioni ad alta produttività ed estrema flessibilità di utilizzo.
