Impianto di Taglio/Punzonatura per lavorazione da coil mod. ALPI, serie DECA versione 1500 (larghezza massima del nastro: 1500 mm) con utensili rotanti

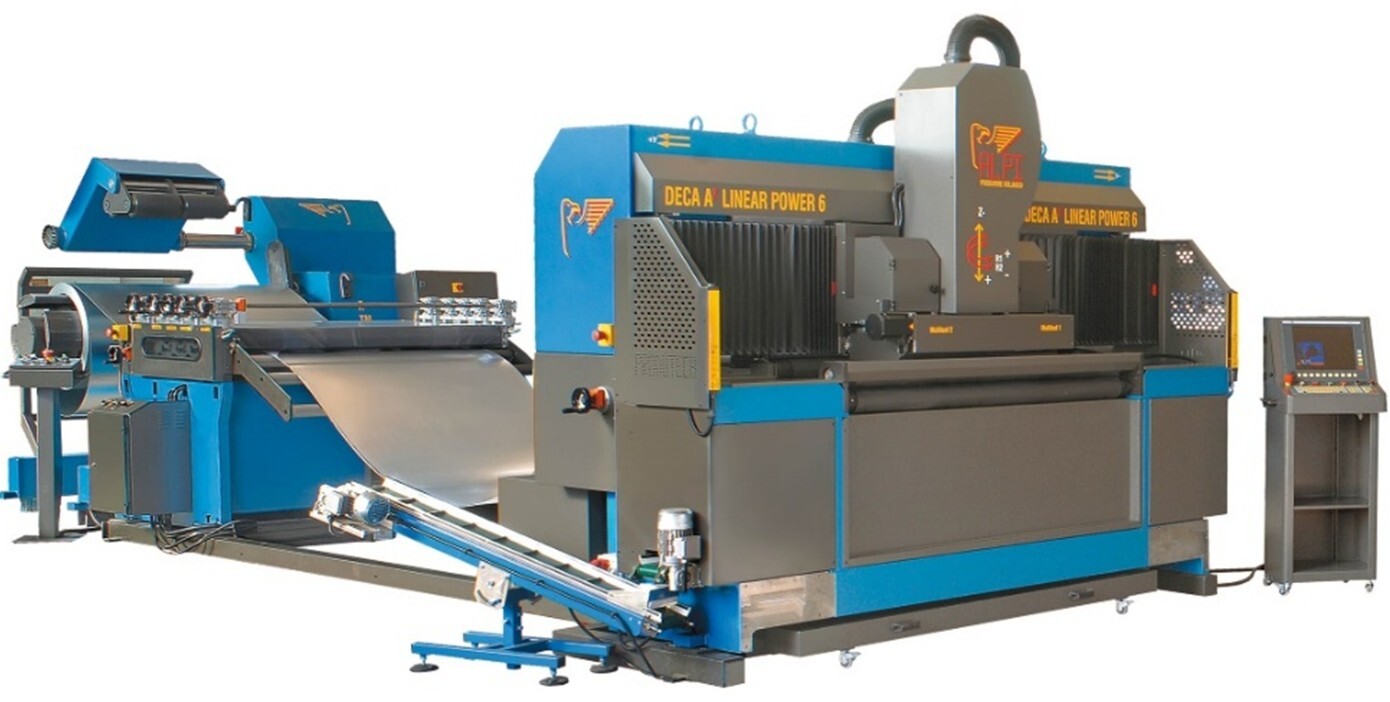

Questa linea usata, è composta da Punzonatrice da coil, Svolgitore con Culla di carico, Raddrizzatrice e Piattaforma idraulica per rendere facile l’inserimento della testa del nastro metallico nei rulli di avanzamento della Punzonatrice. Consente di produrre in automatico e senza presidio particolari in metallo, grazie all’alimentazione della lamiera direttamente dal rotolo (coil) e allo scarico in ciclo automatico dei pezzi lavorati, tramite i rulli di uscita, collocati dopo la testa di lavoro.
Tutti gli utensili sono rotanti e permettono di produrre punzonate, deformazioni, nervature e piccole pieghe anche con percorsi sagomati e curvilinei, tramite l’interpolazione di tutti gli assi, compresa la rotazione.
Si tratta di un impianto Produtech usato sostituito da un cliente che ha acquistato un nuovo impianto di punzonatura da coil Produtech con maggiore potenza. Ritirato e revisionato da Produtech, con garanzia 12 mesi.
DATI TECNICI

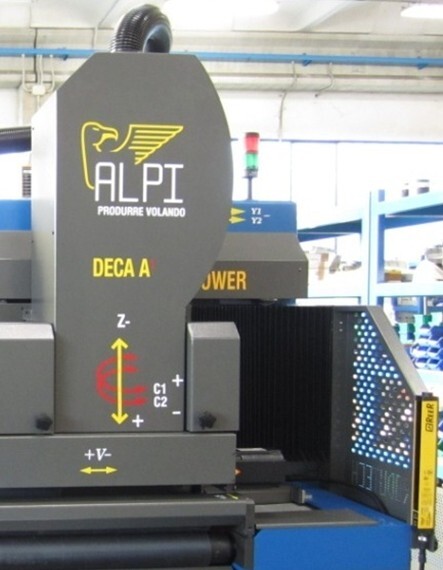

Punzonatrice
Alimentazione: 380 V – 50 Hz Trifase + Terra + Neutro
Azionamento: Motore brushless per asse X Motori lineari per assi Y1 e Y2 Motori torque per assi R1 e R2
Comando: Tramite CNC e PC Industriale di interfaccia
Configurazioni Utensili: 4 St.A (D.12,7 mm) + 2 St.B (D. 31,75 mm) + 1 St.C (D. 50,8 mm)
Massima larghezza di lavoro: 1500 mm
Massimo spessore lavorabile: 2,5 mm in acciaio al carbonio 400 N/mm² 1,5 mm in acciaio inox 720 N/mm²
Forza di lavoro sull’utensile: 100 kN

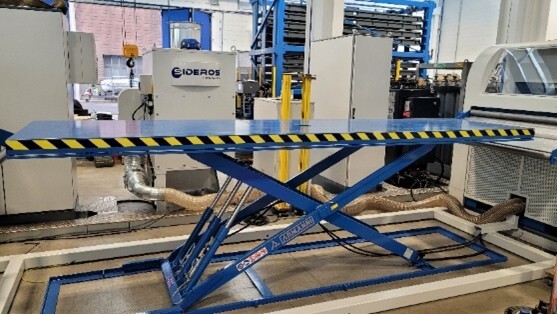

Piattaforma idraulica di inserimento
Portata: 100 kg
Corsa verticale: 800 mm
Dimensioni del pianale: 2500 x 1000 mm

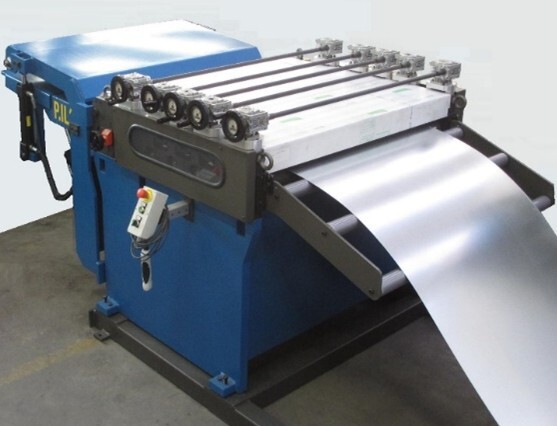

Raddrizzatrice
Azionamento: Motoriduttore
Diametro rulli: 120 mm
N° rulli di raddrizzatura: 8
N° rulli di avanzamento: 4
Max. spessore lavorabile: 2,5 mm in Fe37; 1,5 mm acciaio inox
Max. larghezza di lavoro: 1500 mm
Svoglitore
Diametro albero espansibile Min.: 450 mm;
Max.: 550 mm Max. larghezza coil: 1500 mm
Max. diametro esterno coil: 1400 mm
Max. portata: 10.000 kg
Max. spessore lavorabile: 2,5 mm in Fe37; 1,5 mm acciaio inox
Culla di carico
Max. larghezza coil: 1500 mm
Max. diametro esterno coil: 1400 mm
Max. portata: 10.000 kg
