Una punzonatrice industriale è una macchina utensile progettata per lavorare lamiere metalliche attraverso operazioni di foratura, tranciatura e sagomatura.
Utilizzando un sistema composto da punzone e matrice, la macchina esercita una pressione controllata sulla lamiera, creando fori o forme specifiche con elevata precisione.
Le punzonatrici moderne sono spesso dotate di CNC, che consente di eseguire lavorazioni complesse e ripetitive con alta velocità e precisione.
Il processo di punzonatura si articola in diverse fasi:
L'utilizzo di una punzonatrice industriale alimentata da coil offre numerosi vantaggi rispetto ai sistemi tradizionali che lavorano fogli pre-tagliati:

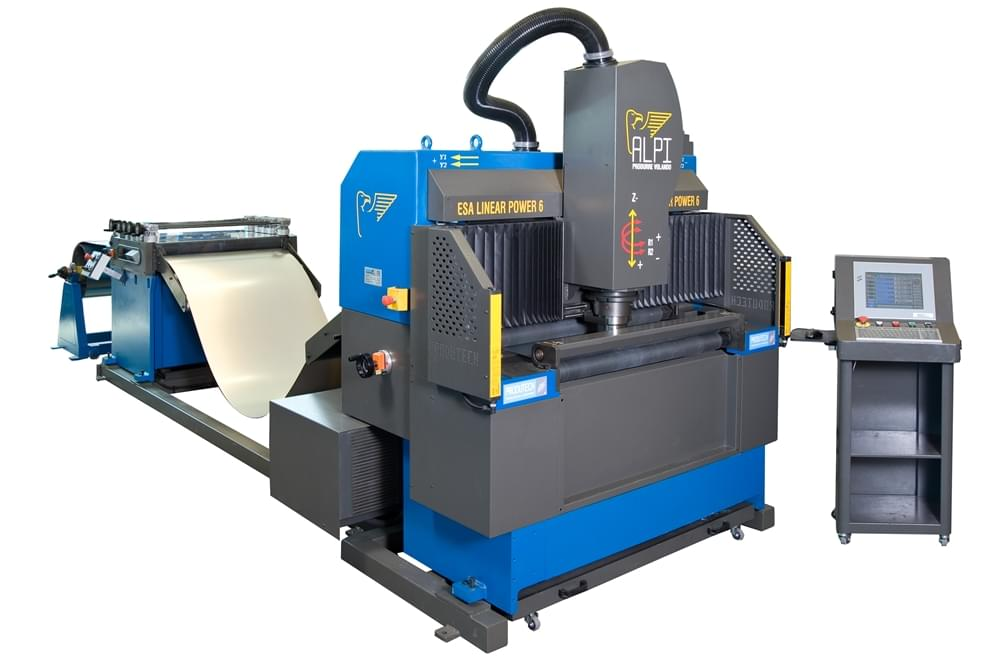

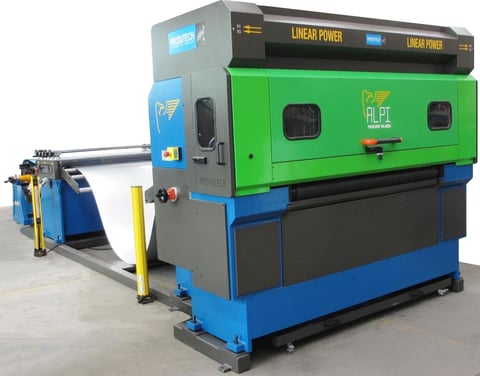

La linea ALPI di Produtech è composta da una gamma di punzonatrici automatiche da coil progettate per offrire elevata produttività, precisione e flessibilità nella lavorazione della lamiera.
Grazie all'interpolazione dei movimenti della macchina è possibile realizzare qualsiasi forma o figura geometrica direttamente da coil, sia con materiali metallici (ferro, acciaio inox, rame, alluminio) sia non metallici (PVC, nylon, teflon).
La linea ALPI si compone di tre modelli distinti, ciascuno progettato per specifiche esigenze produttive:
Tutte le macchine della linea ALPI sono conformi alla "Direttiva macchine" CE e sono progettate per garantire una lavorazione precisa e affidabile, minimizzando l'usura grazie all'assenza di giochi tra punzone e matrice.
Inoltre, l'utilizzo di utensili meccanici rotanti consente di effettuare tutte le lavorazioni, incluso il taglio, senza produrre fumi o scorie incandescenti, preservando così le finiture superficiali e le eventuali pellicole protettive dei materiali lavorati.
La linea OROBIA di Produtech comprende punzonatrici a CNC progettate per offrire efficienza, semplicità e rapidità nella lavorazione della lamiera direttamente da coil.
Queste macchine sono disponibili in due versioni, OROBIA DECA e OROBIA VENTI, con tonnellaggi rispettivamente di 10 e 20 tonnellate, e una larghezza utile di lavoro fino a 600 mm.
Una delle principali caratteristiche distintive della linea OROBIA è la compattezza: la raddrizzatura del materiale è effettuata direttamente dalla macchina operatrice, eliminando la necessità di macchine raddrizzatrici accessorie. Questo design integrato consente una significativa riduzione degli ingombri in capannone e un'ottimizzazione degli spazi produttivi.
Le punzonatrici OROBIA sono particolarmente adatte per la produzione di pezzi lunghi e stretti, come quelli richiesti nei settori dell'illuminazione, delle scaffalature, dei montanti e delle canaline elettriche. La lavorazione da coil permette una produzione automatica e continua, senza limiti di lunghezza, evitando le operazioni di carico e scarico dei fogli tipiche delle punzonatrici tradizionali.
Dal punto di vista tecnico, le punzonatrici OROBIA utilizzano l'interpolazione dei movimenti della macchina per tagliare qualsiasi forma o figura geometrica, sia su materiali metallici che non. L'unità porta-utensili può alloggiarne fino a 20 in stazioni A, B, C e D, con cambio automatico veloce, garantendo elevata precisione e flessibilità nella produzione.

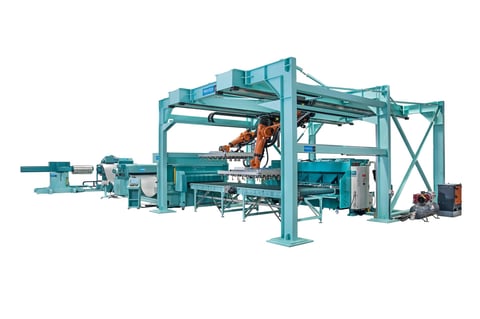

La linea LANDE di Produtech rappresenta una soluzione avanzata per la punzonatura automatica da coil, progettata per soddisfare le esigenze di produzioni complesse e altamente personalizzate.
Queste macchine sono ideali per le aziende che necessitano di realizzare una vasta gamma di deformazioni su lamiere metalliche e non metalliche, ottimizzando i tempi di produzione e garantendo elevata precisione.
Le punzonatrici LANDE sono disponibili in due modelli principali:
Entrambi i modelli possono ospitare fino a 20 utensili consentendo una vasta gamma di operazioni senza necessità di roditura.
Le macchine LANDE utilizzano l'interpolazione di tutti i movimenti della macchina per tagliare qualsiasi forma o figura geometrica direttamente da coil, sia in caso di materiali metallici sia non metallici. Questo permette la produzione di fori, asole, scantonature, imbutiture, bocchette di aerazione, nervature e piccole bordature, oltre alla possibilità di marcare i pezzi lavorati con il proprio logo o tracciare riferimenti per pieghe.
Un aspetto distintivo della linea LANDE è l'utilizzo di utensili meccanici che non producono fumi o scorie incandescenti, preservando le finiture superficiali e le eventuali pellicole protettive dei materiali lavorati.
Inoltre, l'azionamento della mazza battente tramite un sistema meccatronico di nuova generazione garantisce elevata precisione di posizionamento con ridotta potenza elettrica installata, assicurando un elevato risparmio energetico.
Grazie all'utilizzo di motori lineari e coppia, le punzonatrici LANDE offrono elevata velocità, precisione di posizionamento, assenza di giochi e usura, oltre a una minima manutenzione. Questi fattori sono fondamentali per assicurare il perfetto accoppiamento punzone-matrice e garantire la qualità costante nel tempo.
